 Studio 230, Enceinte de monitoring

Présentation

Studio 230, Enceinte de monitoring pour écoute de proximité dans  grand volume. En résumé l’enceinte est en 3 blocs avec 5 hauts parleurs. En somme c’est un genre de double « appolito » repensé. Effectivement, la partie grave fourni Deux caissons bass reflex revisités. Par ailleurs le second bloc est constitué de 3 volumes distincts. De ce fait les 2 haut parleurs medium à dôme possèdent chacun leur volume clos qui donne une bonne dynamique. Ainsi qu’un bas medium très précis sur les attaques. L’angle des HPs permet d’améliorer avant tout la directivité. De surcroit les lobes polaires « se couplent bien ». Ainsi le diagramme polaire est très bon. D’un autre côté, on constate que le tweeter est reculé. En effet celui ci est mis en phase avec les mediums. De même en filtrage passif 3 voies le bloc mid-high peut être positionné justement sur le caisson fonction du retard lié au déphasage du filtre.

En définitive, de l’infra grave jusqu’à 22khz. Cette enceinte reproduit en phase avec grande rigueur. En premier lieu un timbre réaliste. Deuxièmement elle respecte l’intelligibilité du message. D’autant plus que ce message se retrouve dans un vrai espace perceptible comme si on était devant la scène. En particulier elle reproduit spontanément l’information sans trainage. Enfin des détails saisissants donnent l’impression de voir la gestuelle des musiciens. Elle est dotée aussi  d’une directivité constante contrôlée. Pour conclure Studio 230 est disponible en 4 versions. D’abord mode passive 3 voies. Ensuite actives 3 voies. De plus en version 3 voies actives amplifiée avec 3 modules + DSP. Enfin en mode 4 voies actives amplifiée avec 3 modules + DSP.

Note

Pour finir une petite confidence, cette référence est en bloc. Donc il est très facile de positionner des décalages  entre les boites pendant les mesures. C’est pourquoi avec ce système,  on a cherché un principe de filtrage et de décalage physique des HPs fonction de la longueurs d’onde pour la cohérence de phase. Va naître de cette recherche la série K qui sont des enceintes en 1 bloc plus compactes.

Djeconcept Monitoring très grand volume Djeconcept - 3 voies actives

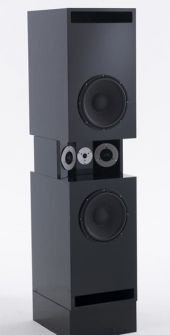

Studio 230 laque brillant

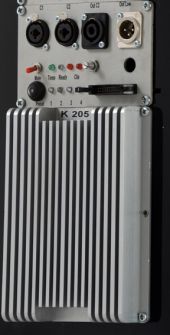

Module ampli + dissipateur + interface pour enceinte Djeconcept
Module ampli optionnel


La boite au centre n’est pas bien placé acoustiquement, « esthétique de photographe »

Informations

En réalité, les informations d’utilisation sont uniquement données à titre d’exemple. Ainsi nous réservons le droit d’effectuer toutes modifications nécessaires sur les produits mais aussi les spécifications publiées. En effet dans le cadre du programme de développement en cours de nos produits. Il nous semble important de nous efforcer dans la mesure de possible de maintenir en premier lieu le plus haut degré de qualité. Il en va de même sur la compatibilité entre les équipements.

Spécifications

Reference Studio 230
Passive Filter 3 ways: 24 & 18 db/oct
Active –
Frequency Range (+/-4 dB) 25 Hz-22 kHz
Nominal Directivity (-6 dB) H x V = 100° x 80°
Rendement 94db/1w/1m
Components LF 2x 12 pouces Beyma
Components MF 2x Dôme alu mid
Components HF 2x Dôme tweeter alu Beyma ou tissus audax
Nominal Impedance LF 4 Ω
Nominal Impedance MF 8 Ω
Nominal Impedance HF 8 Ω
Nominal Impedance Passive 4 Ω
Power Handling (AES / Peak) LF 400 / 1600 W
Power Handling (AES / Peak) MF 50 / 200W
Power Handling (AES / Peak) HF 50 / 200 W
Power Handling (AES / Peak)
Passive mode		 500 / 2000 W
Rigging –
Connection 2x Speakon NL4 1+1-
Height Front (mm / in) 700 (caisson) 155 (sat)
Width (mm / in) 400
Depth (mm / in) 440 (caisson) 200 (sat)
Weight (kg / lbs) 64
Supported Processing (active passive) Lake, XTA
Amplifier version Armonia powersoft (4 presets)

Accessoires

D’abord l’amplification : en mode module, mobilier studio ou dje-rack.
Ensuite le support anti vibratile pour désolidariser.
Enfin la finition avec aux choix :

  • Par défaut Peinture relief : Coloris : Gris, blanc, noir mat.
  • De même en option Teinte bois : Sur mesure.
  • Mais aussi Laque : Sur mesure.
